پکیج پمپ های کندانس مکانیکی
پیشرفت سریع علم و تکنولوژی در زمینه تاسیسات در جهت افزایش راندمان و تسهیل عملکرد اپراتور در مواجهه با سیستم های بخار منجر به طراحی و تولید پمپ های مکانیکی جایگزین پمپ های الکتریکی گردیده است.
امروزه به منظور پمپاژ کندانس از پمپهای مکانیکی استفاده میگردد،این پمپها هیچگونه احتیاجی به اتصال الکتریکی، پره های دوار با سرعت بالا، سیل مکانیکی حساس به دما و یا ظروف بزرگ جهت ذخیرهسازی و خنککردن سیال ندارند. پمپهای مکانیکی کندانس ساخت شرکت ADCA–Valsteam با قدرت تحمل فشار ۱۶ bar میتوانند با استفاده از نیروی بخار، گاز و یا هوای فشرده کار نمایند

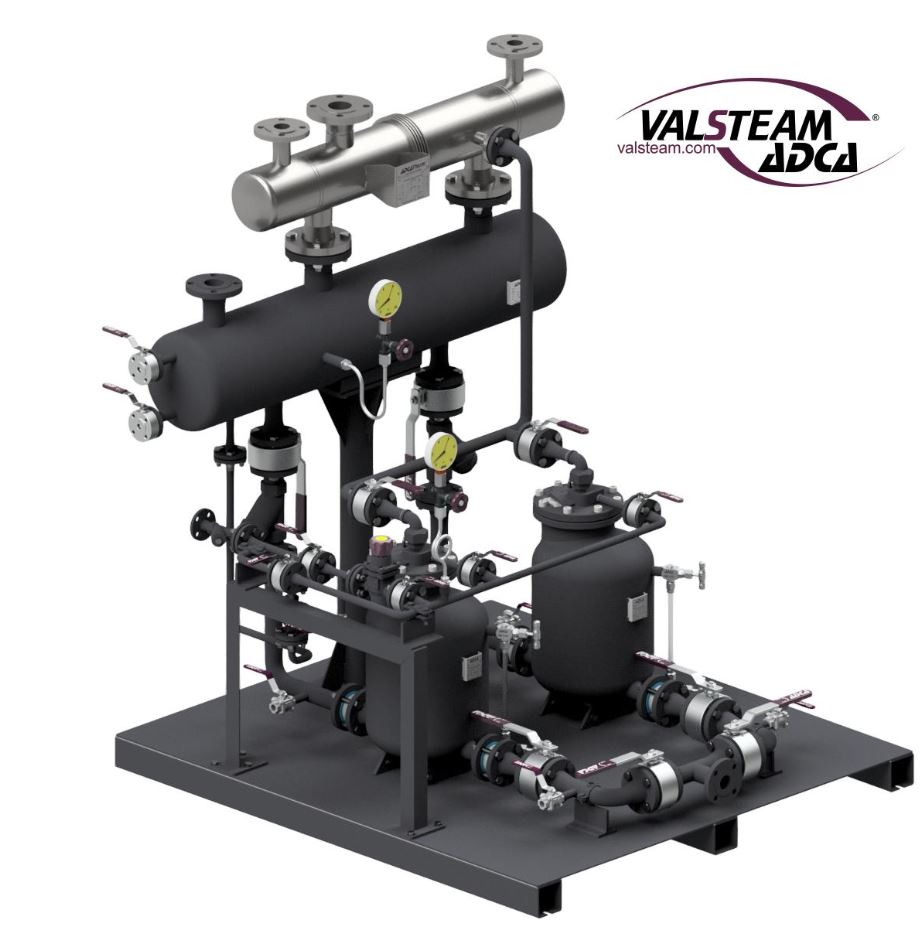

.با استفاده از این پمپها در سیستمهای باز اتمسفریک، دیگر نیازی به نصب مخازن ذخیره بزرگ در ورودی به پمپها نبوده و کندانس میتواند با دمای بالا پمپاژ گردد. پمپ مکانیکی را میتوان زیر تجهیزات و مبدلهای حرارتی نصب کرد تا کندانس را با دمای بالا (تا ۲۵۰°C) بدون هیچگونه کاویتاسیون یا مشکلات مکانیکی پمپاژ نماید. امروزه نیازهای صنعت به استفاده از انرژی بخار با بالاترین راندمان، بازگشت کندانس با بالاترین دمای ممکن را طلب مینماید. بدین منظور و برای استفاده از بخار با بالاترین راندمان بخار و افزایش عمر دستگاه ها،اجرای سیستمهای بسته برداشت و بازیافت کندانس از موثرترین شیوهها میباشد. در سیستم بسته، کندانس از خطوط بخار جدا گشته و در دمای اشباع بازیافت میگردد و مستقیماً به مخزن دیاریتور در موتورخانه برگشت داده میشود. بازگشت کندانس با دمای اشباع بدین شیوه باعث کاهش تقاضای بخار دیاریتور به منظور گرم کردن کندانس شده و نیز مواد شیمیایی افزودنی را نیز کاهش میدهد و نیز از تخلیه کامل مبدلهای حرارتی و کویلهای گرمایی اطمینان حاصل میشود و در نتیجه خوردگی کویل و یا امکان انجماد و صدمه به آن را کاهش میدهد. شکل1 نصب پکیج پمپ کندانس مکانیکی را نشان می دهد.
اکثر تجهیزات بخار که دارای کنترل دما میباشند، با توجه به میزان درخواست بخار دستگاه ها، دارای فشارهای بخار متفاوت می باشند. این نوسانات فشار در اثر باز و بسته شدن شیرهای کنترل دمای ورودی دستگاه ها اتقاق می افتد. در مواقع عادی، فشار ورودی به تلههای بخار کافی بوده و جهت غلبه بر فشار خط کندانس و ارتفاع خط کندانس و در نتیجه تخلیه تله بخار مناسب است، ولی در بسیاری از مواقع نیز به علت کاهش فشار بخار ورودی به دستگاه ها، فشار کندانس ورودی به تلهبخار نیز کاسته شده و قدرت لازم جهت تخلیه تلهبخار وجود نخواهد داشت. در این موقع، کندانس تخلیه نشده و داخل مبدلهای حرارتی و کویل ها متوقف می شود، در نتیجه تغییرات زیاد حرارتی کاهش راندمان رخ داده و نیز شرایط مناسب برای یخ زدن کویل درصورت خاموشی سیستم فراهم میشود، چرا که کندانس تخلیه نشده است. نصب پمپهای کندانس در خروجی تجهیزات، اجازه تخلیه کامل کندانس و ارسال آن به خط کندانس را در تمامی شرایط بوجود می آورد. وقتی فشار بخار ورودی به مجموعه پمپ بزرگتر از فشار خروجی باشد، فشار بخار ورودی به تنهایی کندانس را عبور داده و تخلیه مینماید و در صورتی که فشار ورودی برابر یا کمتر از فشار خروجی باشد، ابتدا کندانس به طور کامل داخل محفظه پمپ جمع آوری می شود، سپس با استفاده از فشار بخار جداگانه (یا گاز و یا هوای فشرده)، کندانس به خارج از پمپ انتقال میابد.سیکل کاری بدین صورت است که ابتدا کندانس خروجی از تجهیزات وارد مخزن کوچک ذخیره شده و سپس در محفظه پمپ جمع آوری می گردد، در این لحظه توسط یک مکانیزم اهرمی دو مرحلهای، شیر خط بخار محرک ورودی به محفظه پمپ باز شده و شیر تخلیه (Exhaust) بسته می شود، در اثر اعمال فشار بخار محرک ورودی به روی کندانس، تمام کندانس داخل محفظه به خارج از پمپ هدایت می شود، در مرحله دوم، شیر ورودی بخار محرک بسته شده و شیر اگزوز باز می شود تا فشار داخل محفظه پمپ با فشار محفظه مخزن ذخیره یکسان شود و در نتیجه مجدداً کندانس اجازه ورود به محفظه پمپ را خواهد داشت تا سیکل فوق از سر گرفته شود. شکل زیر یک نمونه برش خورده پمپهای مکانیکی شرکتADCA–Valsteam به همراه عملکرد آن نشان داده شده است .
نمونه برش خورده پمپ کندانس ساخت شرکت Valsteam ADCA
از آنجایی که پمپ فقط توسط نیروی جاذبه پر میشود، پدپده کاویتاسیون رخ نداده و قادر به پمپاژ آب در حال جوش یا سیالات مشابه دیگر می باشد. ظرفیت این پمپها بستگی به ارتفاع لوله و مخزن قبل از پمپ، قطر لوله های کندانس، فشار سیال محرک (بخار، گاز و یا هوا) کل ارتفاع لازم خروجی پمپ دارد. در واقع ارتفاع قابل دسترسی پمپ به اختلاف ارتفاع خالص بین ورودی پمپ و انتهای خط کندانس، افت فشار در اتصالات و لوله ها و شیرآلات، افت فشار کندانس در مسیر و فشار لازم جهت جریان یافتن کندانس بستگی دارد. با توجه به نوع کاربرد، پمپهای مکانیکی به گونه ای لوله کشی می شوند که بتوانند به اتمسفر تخلیه شوند. فقط در زمان کوتاه تخلیه، چک ولو مربوط به شیر اگزوز بسته شده و مانع از خروج هوا و بخار می گردد. به منظور جلوگیری از برگشت احتمالی کندانس به داخل تجهیزات، محفظه ذخیره ورودی پمپ باید با حجم کافی که در کاتالوگ معلوم شده است در نظر گرفته شود.
شرکتValsteam در تولیدات جدید خود، مجموعه مشترک پمپ مکانیکی کندانس همراه با تله بخار را ابداع کرده است که با نام پمپ تراپ شناخته شده است. ساختار داخلی این وسیله نیز از دو عدد شناور و مکانیزم اهرمی چند مرحله ای تشکیل شده است. از این تجهیز در مواردی که ارتفاع نصب خط کندانس یا فشار داخل آن (به طور کلی فشار برگشتی) زیاد است و تله های بخار به تنهایی قادر به ارسال کندانس به داخل خطوط کندانس نیستند، استفاده شده و همزمان وظیفه تله بخار و پمپ مکانیکی کندانس را انجام می دهد.
پمپ تراپ های ساخت شرکت Valsteam ADCA
علاقه مندان می توانند جهت کسب اطلاعات بیشتر با واحد فنی شرکت آداک انرژی صنعت فردا تماس حاصل فرمایند.
تلفن تماس: 22656687-021 ، ۰۹۱۲۸۷۰۲۳۳۵
